REFUsol 20K-2T Wechselrichter Flexible Auslegung, weltweite Kompatibilität Mit zwei MPP-Trackern lässt sich jedes Systemdesign realisieren, einschließlich verschiedener Ausrichtungen und Neigungen. Kompakte Abmessungen gepaart mit einer hohen Leistungsdichte sorgen für mehr Flexibilität am Installationsort – egal ob Aufdach- oder Freiflächenanlagen. Mit drei Leistungsklassen von 20 kVA, 25 kVA und 33 kVA passen sie in jedes mittelgroße Projekt. Neue Flexibilität trifft Kompatibilität Zwei MPP-Tracker leichte Bauweise Kompatibel mit älteren REFUsol Wechselrichtern Technische Informationen: Max. DC-Spannung 1.100 MPPT-Bereich bei Nennleistung (V) 480...850 AC-Nennleistung, 400V, 50Hz (kw) 20 Max.AC-Leistung 400V,50Hz (kVa) 22 REFUsol 20K-2T Solarwechselrichter Die neue Wechselrichterreihe REFUsol 20K...33K-2T wurde für ein Maximum an Flexibilität in gewerblichen und industriellen PV-Anlagen entwickelt. Hinweis Lieferumfang: 1 Stück REFUsol 20K-2T         Datenblatt

Ethernet-STICK REFU für Gen3 REFUsol Wechselrichter zum Anschluss von REFUsol 20K-2T #50K-4T an das REFUlog Überwachungsportel.

AC SPD Type 1+2 Kit für REFUsol 100K Technische Daten: Uc: 320V Imax / In (8/20): 40 kA / 20 kA Up bei In: <= 1.5 kV Iimp (10/350): 5 kA Artikel- / Katalognummer.: 83120020 / SP12-5K320V Hinweis Zur verwendung mit REFUsol 100K Lieferumfang: 3 Stück AC SPD Type 1+2 Cartridge 3 Stück Sicherung 63 A 3 Stück Sicherungskappe Optional nur für Dezentrale Anschlußbox: aufsteckbarer AC-SPD Schutz Datenblatt

DC SPD Type 2 Kit für REFUsol 100K Technische Daten: Imax / In (8/20): 40 kA / 20 kA Up bei In: <= 2 kV Artikel- / Katalognummer.: 83020006 / SP2-40K1000V-PV Hinweis Zur Verwendung mit REFUsol 100K Lieferumfang: 3 Stück DC SPD Type 2 Cartridge Datenblatt

AC SPD Type 2 Kit für REFUsol 100K Technische Daten: Uc: 320V Imax / In (8/20): 40 kA / 20 kA Up bei In: <= 1.5 kV Iimp (10/350): 5 kA Artikel- / Katalognummer.: 83020003 / SP2-40K320V Hinweis Zur Verwendung mit REFUsol 100K Lieferumfang: 3 Stück AC SPD Type 1+2 Cartridge 3 Stück Sicherung 63 A 3 Stück Sicherungskappe Optional nur für Dezentrale Anschlußbox: aufsteckbarer AC-SPD Schutz Datenblatt

DC SPD Type 1+2 Kit für REFUsol 100K Technische Daten: Imax / In (8/20): 40 kA / 20 kA Up bei In: <= 2 kV Iimp (10 / 350): 5 kA Artikel- / Katalognummer.: 83120011 / SP12-5K1000V-PV Hinweis Zur Verwendung mit REFUsol 100K Lieferumfang: 3 Stück DC SPD Type 1+2 Cartridge Optional: Upgrade auf DC-SPD Schutz Typ 1+2 Datenblatt

Dezentrale ConnectionBox CBID 100K (1100VPMH-DCS) REFUsol 100K Dezentrale ConnectionBox. Technische Daten: Max. DC-Spannung: 1100 VDC - IEC DC-Anschluss: 20 Strings Push-in Klemme 6 ... 16 mm² DC-Sicherungen: Plus und Minus-Sicherungshalter integriert DC-Schalter: Integriert DC-Überspannungsschutz: separat bestellen (Art. Nr. 922021/ 22) AC-Überspannungsschutz: separat bestellen (Art. Nr. 922023/ 24) AC-Schalter: kein AC-Anschluss: L1, L2, L3: M12 PE: M10 Schraubklemmen 50 … 240 mm² Mechanische Daten: Abmessungen (B x H x T): 750 × 1007 ×166 mm Gewicht: ~ 40 kg Hinweis Lieferumfang: 1 Stück REFUsol 100K Dezentrale ConnectionBox Datenblatt

Zentrale ConnectionBox CBIC 100K (1100VR -DCS) REFUsol 100K Zentrale ConnectionBox. Technische Daten: Max. DC-Spannung: 1100 VDC - IEC DC-Anschluss: Ring-Kabelschuh (50 mm² - 240 mm²) DC-Sicherungen: keine DC-Schalter: Integriert DC-Überspannungsschutz: separat bestellen AC-Überspannungsschutz: nicht verfügbar AC-Schalter: kein AC-Anschluss: L1, L2, L3: M10 PE: M8 Schraubklemmen 50… 150 mm² Mechanische Daten: Abmessungen (B x H x T): 750 x 692 x166 mm Gewicht: ~ 25 kg Hinweis Lieferumfang: 1 Stück REFUsol 100K Zentrale ConnectionBox Datenblatt

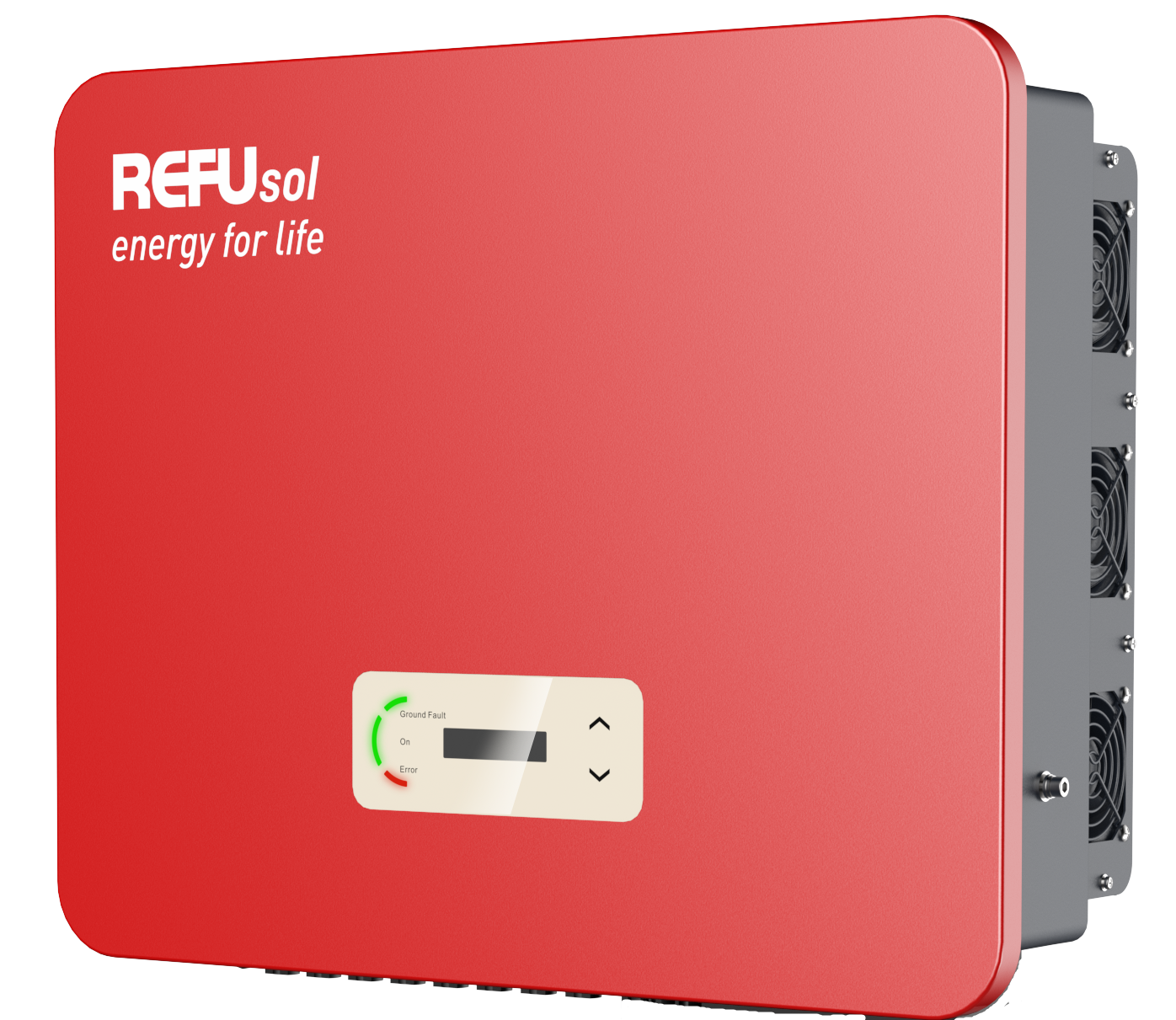

REFUsol 33K-2T Wechselrichter Flexible Auslegung, weltweite Kompatibilität Mit zwei MPP-Trackern lässt sich jedes Systemdesign realisieren, einschließlich verschiedener Ausrichtungen und Neigungen. Kompakte Abmessungen gepaart mit einer hohen Leistungsdichte sorgen für mehr Flexibilität am Installationsort – egal ob Aufdach- oder Freiflächenanlagen. Mit drei Leistungsklassen von 20 kVA, 25 kVA und 33 kVA passen sie in jedes mittelgroße Projekt. Neue Flexibilität trifft Kompatibilität Zwei MPP-Tracker leichte Bauweise Kompatibel mit älteren REFUsol Wechselrichtern Technische Informationen: Max. DC-Spannung 1.100 MPPT-Bereich bei Nennleistung (V) 480...850 AC-Nennleistung, 400V, 50Hz (kw) 33 Max.AC-Leistung 400V,50Hz (kVa) 36,3 REFUsol 33K-2T Solarwechselrichter Die neue Wechselrichterreihe REFUsol 20K...33K-2T wurde für ein Maximum an Flexibilität in gewerblichen und industriellen PV-Anlagen entwickelt. Hinweis Lieferumfang: 1 Stück REFUsol 33K-2T Datenblatt

REFUsol 50K-3T Wechselrichter Flexible Auslegung, weltweite Kompatibilität Mit drei MPP-Trackern lässt sich jedes Systemdesign realisieren, einschließlich verschiedener Ausrichtungen und Neigungen. Kompakte Abmessungen gepaart mit einer hohen Leistungsdichte sorgen für mehr Flexibilität beim Installationsort – egal ob Aufdach- oder Freiflächenanlagen. Neue Flexibilität trifft Kompatibilität Multi MPP-Tracking Separater Anschlussbereich Neue Generation der REFUsol Wechselrichter Technische Informationen: Max. DC-Spannung 1.000 MPPT-Bereich bei Nennleistung (V) 530...800 AC-Nennleistung, 400V, 50Hz (kw) 50 Max.AC-Leistung 400V,50Hz (kVa) 50 REFUsol 50K-3T Solarwechselrichter Der völlig neue REFUsol-Wechselrichter wurde für ein Maximum an Flexibilität in kommerziellen und industriellen PV-Systemen entwickelt. Hinweis Lieferumfang: 1 Stück REFUsol 50K-3T Datenblatt

REFUsol 08-23K Der Klassiker mit langjähriger Erfahrung. Zukunftssicher Dezentral Anpassungsfähig Die neue Generation basiert auf der erfolgreichen Plattform, die für höchste Erträge und Wartungsfreiheit steht. Ob Sie künftig Speicher integrieren, die PV-Anlage in Smart-Grid Netze einbinden oder sich Regularien verändern – durch die neue Software sind Sie für die Zukunft gerüstet. Flexible Auslegung, weltweite Kompatibilität Planen und bauen Sie Ihr dezentrales PV-Projekt ganz nach eigenem Gusto. Unsere Geräte sind in verschiedensten Konfigurationen einsetzbar und lassen sich für Großanlagen leicht multiplizieren. Für vorzeitige Renditen sorgen Teilanlagen, die bereits während der Bauphase ans Netz gehen. Unsere Stringwechselrichter werden weltweit in verschiedensten Netzen installiert und sind durch Parametrierung für Spannungen von 220 V bis 460 V einsetzbar. Für die speziellen Anforderungen auf dem nordamerikanischen Markt haben wir zusätzlich unsere UL-Versionen entwickelt.

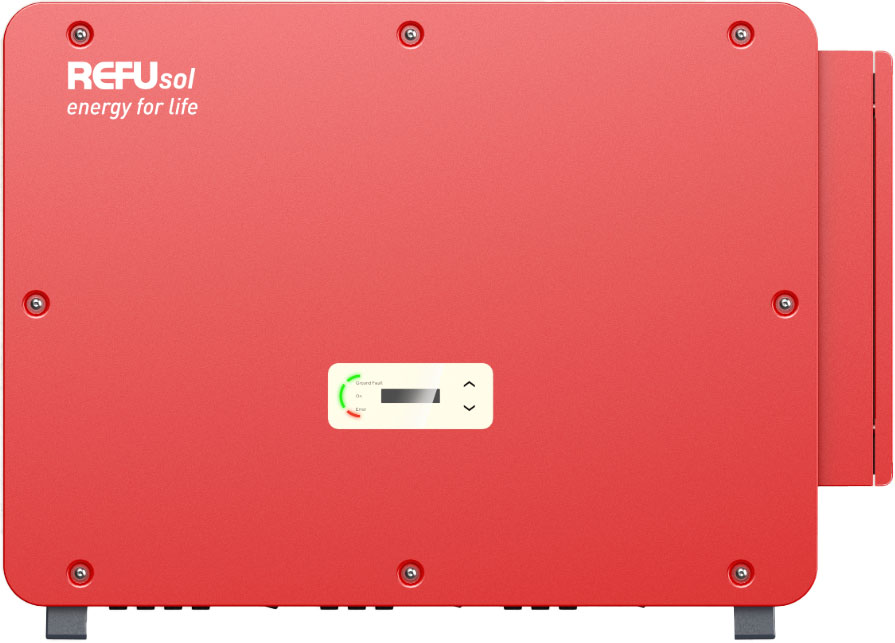

REFUsol 100K Maximal in jeder Hinsicht Flexible Auslegung, weltweite Kompatibilität Mit maximaler Leistungsdichte vereint die REFUsol Wechselrichterfamilie der nächsten Generation Kompatibilität, flexible Installation, Servicefreundlichkeit und Konnektivität in einem revolutionären Design. Höchste Designflexibilität Maximale Leistungsdichte Beste Wartbarkeit Minimierte BOS Kosten Technische Informationen: Max. DC-Spannung 1.100 MPPT-Bereich bei Nennleistung (V) 670...900 AC-Nennleistung, 400V, 50Hz (kw) 100 Max.AC-Leistung 400V,50Hz (kVa) 460 Einsatz nach Wunsch, maximaler ROI Egal, ob Sie die Wechselrichter in zentralen oder dezentralen Anlagendesigns einplanen, der REFUsol 100K ist für beide Varianten optimiert. Die geräumige ConnectionBox ist entweder mit abgesicherten direkten Stringanschlüssen für dezentrale Designs oder für zentrale Designs mit einem einzigen DC-Eingang erhältlich. ConnectionBox für dezentrale Anlagen ConnectionBox für zentralisierte Anlagen Die ConnectionBox und der Wechselrichter sind unabhängig voneinander in getrennten Sendungen lieferbar. Die ConnectionBox wird zunächst montiert und verkabelt, während der Wechselrichter erst kurz vor der Inbetriebnahme hinzukommt. Hierdurch werden Kosten optimiert und Risiken minimiert. ConnectionBox montieren und verkabeln. Wechselrichter kurz vor Inbetriebnahme einhängen. Einspeisen. Globaler Einsatz, komplette Kontrolle Der REFUsol 100K kann an jede Netzspannung zwischen 380 und 460 VAC angeschlossen werden und bietet eine maximale Leistung zwischen 83 und 100 kVA. Alle technischen Daten für die verschiedenen Netzspannungen finden Sie in unserem technischen Datenblatt. Der Wechselrichter wird zusammen mit der REFU App (erhältlich für iOS und Android) in Betrieb genommen, welche sich über Bluetooth® mit dem Wechselrichter verbindet. Die integrierte, ausfallsichere Ethernet-Daisy-Chain (alternativ RS485) ermöglicht dabei eine kostengünstige High-Speed-Überwachung ohne spezielles Zubehör. Jeder Wechselrichter wird einzeln an REFUlog angeschlossen, um professionelle Überwachung, Konfiguration und Firmware-Updates per Fernzugriff durchführen zu können. Hinweis Lieferumfang: 1 Stück REFUsol 100K ANLEITUNG-WECHSELRICHTER
