Fixierschraube FIX-FIT für Montageprofile
Die Fixierschraube FIX-FIT ist speziell entworfen, um das Montageprofil FIX-FIT sicher an den Dachhaken zu befestigen. Ausgestattet mit Sperrverzahnung und Mikroverkapselung bietet sie einen zuverlässigen Schutz davor, dass sich die Schraube durch Vibrationen löst.
Das T40 ONLY System ermöglicht eine effiziente Montage mit nur einem TX40-Werkzeug. Die Montage des FIX-FIT Systems kann leicht von einer einzelnen Person durchgeführt werden, da das Montageprofil einfach aufgelegt und ohne Festhalten befestigt wird.
Material
Edelstahl A2: Hohe Beständigkeit und Langlebigkeit.
Technische Daten
Details der Fixierschraube FIX-FIT
Art.-Nr.
Abmessung [mm]
Material
Inhalt VE
044600
M8 x 22
Edelstahl A2
200
Maße: 1 Rundloch 13 mm, 1 Langloch 11 mm
Material: Edelstahl A2
Farbe: silber
Maße: ca, 82x40x4 mm
Adapterplatte zur Anbindung der Stockschraube an das Profil.
Lieferumfang: 1x Adapterplatte
Material: Edelstahl A2
vorkonfektioniert
3x Flanschmutter mit Sperrverzahnung
1x EPDM Dichtung
bauaufsichtliche Zulassung
Lieferumfang: 1x Stockschraube A2 M10x200 mm
Stockschrauben werden auf dem Dach befestigt um Aluprofile aufzunehmen.
Modulklemme FASTFIX für Solarmodule
Mit der Modulklemme FASTFIX lassen sich Solarmodule schnell und sicher mittels einer einfachen Klickfunktion auf den Montageprofilen befestigen. Diese Klemme eignet sich optimal für Solarpaneele mit einer Rahmenhöhe von 30-40 mm und kann auf Trapezblech- und Steildächern installiert werden.
Sie ist kompatibel mit verschiedenen Montageprofilen wie Steildach, Steildach SLIM und Trapezblech, jedoch nicht mit Flachdachsystemen.
Vorteile und Eigenschaften
Witterungsbeständig: Ideal für alle Umgebungen
Einfache und schnelle Montage: Effizientes Anbringen ohne zusätzliches Werkzeug
Material
Die Klemmen sind aus hochwertigem Aluminium gefertigt, was eine langanhaltende Haltbarkeit und Stabilität garantiert.
Technische Daten
Spezifikationen der Modulklemmen FASTFIX
Art.-Nr.
Bezeichnung
Klemmstärke = Modulhöhe [mm]
Klemmlänge [mm]
Inhalt VE
133330
Endklemme
30-40 mm
37,6 mm
40
133430
Endklemme schwarz
30-40 mm
37,6 mm
40
125510
Mittelklemme
30-40 mm
37,6 mm
40
120610
Mittelklemme schwarz
30-40 mm
37,6 mm
40
Maße: 35x50x3 mm EN AW 6060T66
Für Modulrahmenhöhe 35 mm der CHRONOS Mittelklemme als Endklemme
Farbe: silber
Lieferumfang: 1x Endklemme 35 mm CHRONOS
Zur Befestigung von Photovoltaikmodulen auf der Unterkonstruktion (Aluprofile).
Maße: 35x50x3 mm EN AW 6060T66
Für Modulrahmenhöhe 35 mm der CHRONOS Mittelklemme als Endklemme
Farbe: schwarz
Lieferumfang: 1x Endklemme 35 mm CHRONOS
Zur Befestigung von Photovoltaikmodulen auf der Unterkonstruktion (Aluprofile).
Vollgewinde
Edelstahl A2
Für Außenanwendung mit direkter Bewitterung
Maße: 8x120
Sauberer Sitz des BITs
Bessere Führung, z.B. bei Verarbeitung über Kopf
Schnelles und sicheres Verschrauben
Lieferumfang: 1x Tellerkopfspax
Die Tellerkopfschrauben haben ihren optimalen Einsatz im Außenbereich. Sie sind z.B. für die Dachhakenverschraubung auf Dachsparren geeignet. Eine schnelle und sichere Montage ohne Vorbohren ist gewährleistet.
HSeasy PRO TK Holzbauschraube mit Teilgewinde
Die HSeasy PRO TK ist eine hochleistungsfähige Holzbauschraube mit Teilgewinde, Fräsrippe und Tellerkopf. Sie ist ideal für das Verbinden von Holzelementen konzipiert und ermöglicht dank ihrer speziellen Schraubenspitze eine Reduktion des Einschraubdrehmoments sowie eine minimale Spaltwirkung.
Der Tellerkopf sorgt für verbesserte Anzugs- und Kopfdurchzugswerte, wodurch die Zugtragfähigkeit der Schraube optimal genutzt wird. Diese Schraube bietet eine höhere Korrosionsbeständigkeit als herkömmliche Verzinkung und ist beständig gegen mechanische Beanspruchungen.
Eigenschaften
Einfaches Einschrauben ohne Schlagen durch den TX-Antrieb
Geringe Spaltwirkung und hohe Korrosionsbeständigkeit
Verhindert Kontaktkorrosion mit Anbauteilen
Material und Zulassung
Material: Stahl, blau verzinkt
Zulassung: Europäische Technische Bewertung ETA-19/0564
Technische Daten und Produktvarianten
Varianten der HSeasy PRO TK Tellerkopfschraube
Art.-Nr.
Abmessung Ø D x L [mm]
Antrieb
Inhalt VE
608408
6,0 x 60
TX30
100
Maße: 30x5x3 mm EN AW 6060 T66
Für Modulrahmenhöhe 30 mm der CHRONOS Mittelklemme als Endklemme
Farbe: silber
Lieferumfang: 1x Endklemme 30 mm CHRONOS
Zur Befestigung von Photovoltaikmodulen auf der Unterkonstruktion (Aluprofile)
Material: Aluminium EN AW 6063 T66
Oberfläche pressblank
Abmessung: 22,6 x 11,4 x 200 mm
innenliegender Schienenverbinder
für ZELOS: 1 Stück
für Chronos Click: 2 Stück
Lieferumfang: 1x Montageschiene 200 mm
Zur Verbindung zweier Zelos-Profile ohne statische Funktion.
Modulklemme FASTFIX für Solarmodule
Die Modulklemme FASTFIX ermöglicht eine schnelle und effiziente Befestigung von Solarmodulen durch eine einfache Klickfunktion auf den Montageprofilen. Sie ist optimal geeignet für Solarpaneele mit einer Rahmenhöhe von 30-40 mm und kann auf unterschiedlichen Dachtypen, einschließlich Trapezblech- und Steildächern, verwendet werden.
Diese Klemme ist kompatibel mit den Montageprofilen Steildach, Steildach SLIM und Trapezblech, jedoch nicht mit Flachdachsystemen.
Vorteile und Eigenschaften
Witterungsbeständig: Hält allen Wetterbedingungen stand
Einfache und schnelle Montage: Dank der Klickfunktion schnell und unkompliziert
Material
Aluminium
Technische Daten
Abmessungen und Inhalt der Modulklemmen FASTFIX
Art.-Nr.
Bezeichnung
Klemmstärke = Modulhöhe
Klemmlänge
Inhalt VE
133330
Endklemme
30-40 mm
37,6 mm
40
133430
Endklemme schwarz
30-40 mm
37,6 mm
40
125510
Mittelklemme
30-40 mm
37,6 mm
40
120610
Mittelklemme schwarz
30-40 mm
37,6 mm
40
Dachhaken FIX-FIT für Solarpaneele
Der Dachhaken FIX-FIT wird speziell eingesetzt, um Solarpaneele mittels des Montageprofils FIX-FIT sicher auf Steildächern zu installieren. Das effiziente T40 ONLY System erfordert lediglich ein Werkzeug mit einem TX40-Aufsatz für die gesamte Montage.
Die Installation des FIX-FIT Systems ist dank der einfachen Handhabung des Montageprofils auch von einer Einzelperson durchführbar. Es bedarf keines zusätzlichen Festhaltens während des Anbringens. Durch das integrierte Langloch lässt sich die Aufbauhöhe flexibel justieren, um eine ideale Passform für Dachpfannen und Traglattung zu gewährleisten.
Vorteile und Eigenschaften
T40 ONLY: Ein Werkzeug für alles – TX40
1-Personen-Montage: Haken kann eigenständig montiert werden
Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
Einfache Justierung und Befestigung des Hakens
Optimal geeignet für das Montageprofil FIX-FIT
Material
Aluminium (EN AW-6063 T66)
Technische Daten
Abmessungen und Inhalt
Art.-Nr.
Fußplatte Abmessung [mm]
Material
Haken Abmessung [mm]
Aufbauhöhe [mm]
Langloch [mm]
Inhalt VE
607166
150 x 110 x 39
Aluminium
153 x 143,9 x 35
150,8–161,8
Ø 10 x 9,3
30
3-fach verstellbarer Dachhaken
Bügel, Winkel: 35 mm, EN AW 6082 T6
Grundplatte: 120 mm, EN AW 6063 T66
Schrauben: A2; SW 13 (magnetisch)
Rostfrei und Korrosionsbeständig
Lieferumfang: 1x ALU-Dachhaken dreifach verstellbar, 3x Edelstahl Befestigungsschraube mit Sperrzahmutter, 1x Hammerkopfschraube mit Sperrzahnmutter
Der dreifach in zwei Richtungen verstellbare Dachhaken sorgt für Flexibilität. Dank der zehn Löcher in der Grundplatte kann der Dachhaken auf beliebigen Dachformen flexibel eingesetzt werden. Die Anbindung des Zelos Profils ist durch seine seitlichen und unteren Kanäle mit Hammerkopfschrauben und Flanschmutter universell möglich.
Datenblatt
Längsverbinder FIX-FIT
Der Längsverbinder FIX-FIT, gefertigt aus Aluminium, dient zur Verbindung der Montageprofile FIX-FIT. Dieser hochwertige Verbinder wird auf die Enden von zwei Montageprofilen aufgelegt und mit den beiliegenden Fixierschrauben FIX-FIT sicher befestigt.
Produktdetails
Art.-Nr.
Abmessung [mm]
Material
Inhalt VE
110870
80 x 40 x 6
Aluminium (EN AW-6063 T66)
1 Stück, 10 Stück pro VE
Im Lieferumfang dieses Produkts sind 20 Fixierschrauben FIX-FIT enthalten, um eine optimale Befestigung und Langlebigkeit zu gewährleisten.
Kombinierbare Produkte
Art.-Nr.
Bezeichnung
Material
Inhalt VE
120250
Montageprofil FIX-FIT
Aluminium
1 Stück
044600
Fixierschraube FIX-FIT
Edelstahl A2
1 Packung, 200 Stück pro VE
1 x Zylinderkopfschraube M8x25, A2 m. Sperrverz.
1 x Chronos Klemmenadapter, Alu EN AW 6063 T66
1 x Mittelklemme TW 2.0, Alu EN AW 6063 T66
PV-Module von 29 bis 40 mm Rahmenhöhe
vormontiert
Lieferumfang: 1x Zylinderkopfschraube M8x 25, 1x Chronos Klemmenadapter, 1x Mittelklemme
Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter.
Vollgewinde
Edelstahl A2
Für Außenanwendung mit direkter Bewitterung
Maße: 8x80
Sauberer Sitz des BITs
Bessere Führung, z.B. bei Verarbeitung über Kopf
Schnelles und sicheres Verschrauben
Lieferumfang: 1x Tellerkopfspax
Die Tellerkopfschrauben haben ihren optimalen Einsatz im Außenbereich. Sie sind z.B. für die Dachhakenverschraubung auf Dachsparren geeignet. Eine schnelle und sichere Montage ohne Vorbohren ist gewährleistet.
HSI Erdungsklemmen für Montageprofile
Die HSI Erdungsklemmen sind speziell entwickelt, um Erdungskabel bis 16 Ø sicher an den Montageprofilen zu befestigen. Im Lieferumfang sind zudem das benötigte Befestigungsmaterial enthalten, was eine komplette Montagelösung bietet.
Dank der speziellen Oberflächenbehandlung sind die Erdungsklemmen für alle Arten von Installationsumgebungen ideal geeignet, was ihre Vielseitigkeit und Langlebigkeit erhöht.
Vorteile und Eigenschaften
Einfache und schnelle Montage: Die Konstruktion ermöglicht eine zügige und unkomplizierte Installation.
Material
Erdungsklemmen: Aluminium
Ersatzschraube für Flachdach: Edelstahl A2
Technische Daten
Abmessungen und Verpackungsinhalt
Art.-Nr.
Abmessung [mm]
Material
Inhalt VE
110750
10 x 32 x 37
Aluminium
5
110200
M8 x 25
Edelstahl A2
20
Montageprofil FIX-FIT für einfache und effiziente Installation
Das Montageprofil FIX-FIT lässt sich nahtlos mit der Fixierschraube FIX-FIT an den Dachhaken FIX-FIT befestigen. Die Installation erfordert ausschließlich ein TX40-Werkzeug im Rahmen unseres T40 ONLY Systems, was eine Montage durch nur eine Person ermöglicht. Das Montageprofil muss dabei nicht festgehalten werden.
Vorteile und Eigenschaften
T40 ONLY: Ein Werkzeug für alle Montageanforderungen – TX40
1-Personen-Montage: Schiene kann von einer Person montiert werden
Schnelle Befestigung durch den integrierten Schraubkanal
Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
Einfaches Befestigen der Schiene von der Seite
Ideal geeignet für Modulklemmen Fastfix
Material
Aluminium (EN AW-6063 T66): Bietet Haltbarkeit und eine hohe Korrosionsbeständigkeit.
Technische Daten
Spezifikationen des Montageprofils FIX-FIT
Art.-Nr.
Abmessung [mm]
Wandstärke [mm]
Material
Inhalt VE
120250
40 x 26,3 x 5900
1,5
Aluminium
1
Kombinierbare Produkte
Zubehör und kombinierbare Artikel
Art.-Nr.
Bezeichnung
Material
Inhalt VE
607166
Dachhaken FIX-FIT
Aluminium
30
110870
Längsverbinder FIX-FIT
Aluminium
10
Kleine Spannweiten
vielseitige Kanäle
Anbindung oberer Kanal: Chronos Klemmenadapter, Chronos Gewindeplatte
Anbindung unterer Kanal: Hammerkopfschraube M8 28/15
Anbindung seitlicher Kanal: Hammerkopfschraube M8 28/15 (beidseitig)

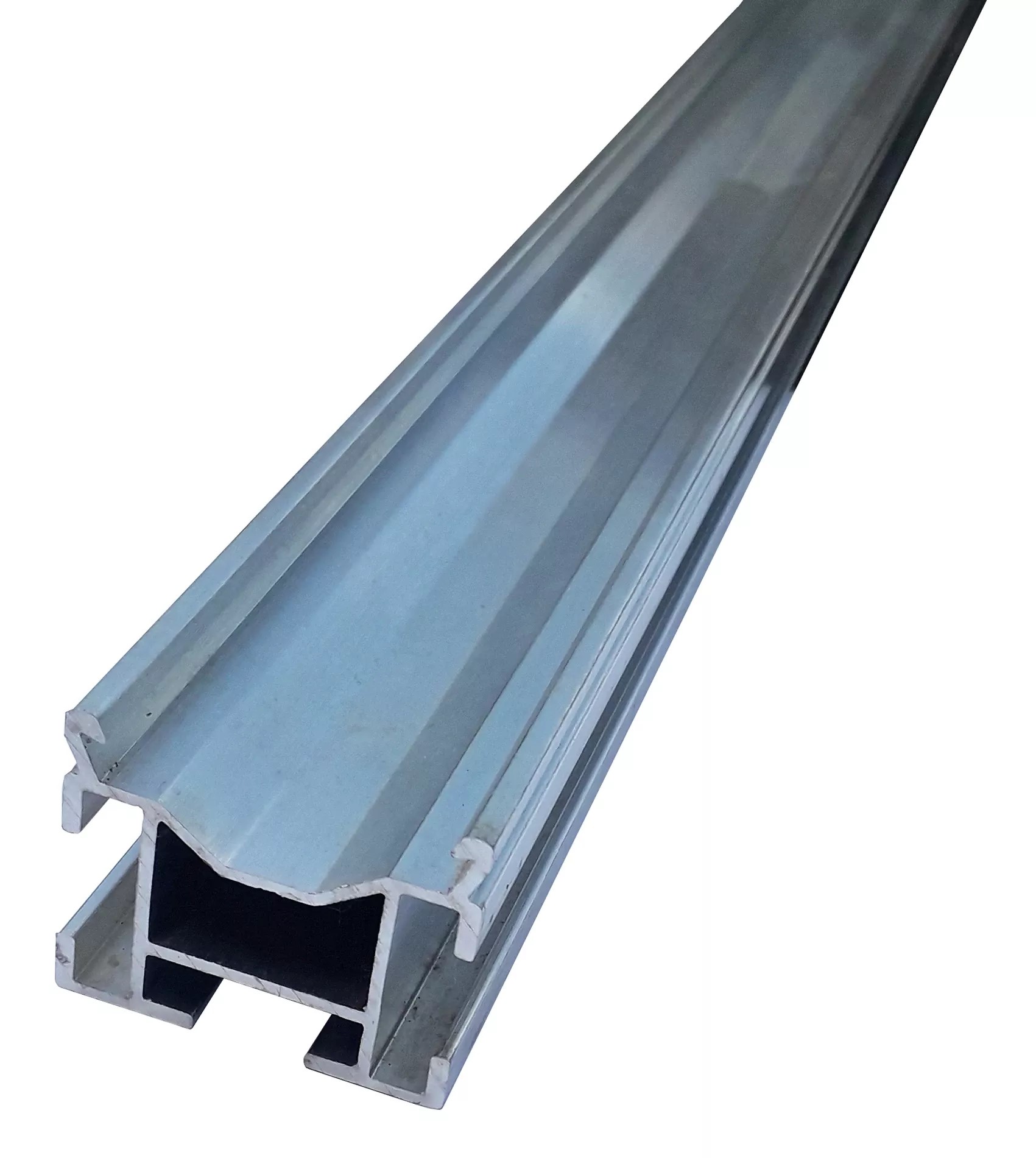

Länge: 3.530 mm
Maße: 42x34 mm
Material: Aluminium EN AW 6063 T66
Lieferumfang: 1x Montageschiene Zelos, 3,53 Meter
Durch die verschiedenen Einstell- und Profilanbindungsmöglichkeiten punktet das ZELOS Montagesystem bei der Montage in erster Linie mit der Anpassung an die örtlichen Gegebenheiten. Durch die Verwendung einer Hammerkopfschraube M8 28/15 im unteren oder seitlichen Kanal des ZELOS Profils ist das ZELOS Schienen-System bei jeglicher Dachanbindung (Stockschraube, Dachhaken, Klemme) universell einsetzbar.
Kreuzverbinder mit Klemmadapter und Zylinderkopfschraube M8 x 35
Material: Aluminium EN AW 6063 T66 / A2
Oberfläche: pressblank
Abmessungen: 29,3 mm x 26,3 mm x 50 mm / 39 mm x 10 mm x 25 mm
vorkonfektioniert
Lieferumfang: 1x Kreuzverbinder mit Gewindeplatte & Zylinderkopfschraube
Zur Verbindung zweier Profile als Kreuzverbund.
Maße: 30x5x3 mm EN AW 6060 T66
Für Modulrahmenhöhe 30 mm der CHRONOS Mittelklemme als Endklemme
Farbe: schwarz
Lieferumfang: 1x Endklemme 30 mm CHRONOS
Zur Befestigung von Photovoltaikmodulen auf der Unterkonstruktion (Aluprofile)
Länge: 25 mm
Kopfhöhe: 4 mm
Durchmesser: 8 mm
Gewindeart: metrisch
Kopfform, Hammerkopf
Kopfbreite, 10 mm
Edelstahl A2
Lieferumfang: 1x Hammerkopfschraube 28/15 M8x25 A2
Zur Verbindung von Trägerprofilen und Aluminium-Dachhaken.
1 x Zylinderkopfschraube M8x25, A2 m. Sperrverz.
1 x Chronos Klemmenadapter, Alu EN AW 6063 T66
1 x Mittelklemme TW 2.0, Alu EN AW 6063 T66
PV-Module von 29 bis 40 mm Rahmenhöhe
vormontiert
Lieferumfang:
1x Zylinderkopfschraube M8x 25, 1x Chronos Klemmenadapter, 1x Mittelklemme
Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter.
2,50 €*
